Ссылка на концепцию проектирования слаботочной проводки в помещении

Справочник по концепции проектирования слаботочной проводки помещения

Ссылка на концепцию проектирования слаботочной проводки в помещении имеет решающее значение для обеспечения эффективной и стабильной работы всей слаботочной системы. В начале процесса проектирования необходимо провести углубленный анализ различных факторов, таких как пространственная планировка, конфигурация оборудования и функциональные требования к слаботочному помещению, чтобы сформулировать научный и разумный план проектирования электропроводки.

С точки зрения пространственной планировки помещение слабого тока должно быть расположено как можно ближе к центру конвергенции информации, чтобы облегчить передачу и обмен данными. Учитывая требования к рассеиванию тепла и техническому обслуживанию оборудования, пространственная планировка электрощитового должна быть разумно спланирована, чтобы обеспечить достаточное пространство для охлаждения и каналы обслуживания между оборудованием.

Что касается конфигурации оборудования, соответствующее слаботочное оборудование, такое как коммутаторы, маршрутизаторы, серверы и т. д., следует выбирать исходя из реальных потребностей, а также следует учитывать совместимость и масштабируемость оборудования. Кроме того, следует уделить внимание размещению оборудования, чтобы облегчить прокладку проводки и подключение оборудования.

С точки зрения функциональных требований, схема электропроводки слаботочного помещения должна отвечать различным функциональным требованиям, таким как передача данных, голосовая связь и видеонаблюдение. В процессе проектирования следует полностью учитывать характеристики передачи и проблемы помех различных сигналов, а также выбирать соответствующие типы проводки и методы подключения для обеспечения стабильной передачи сигналов.

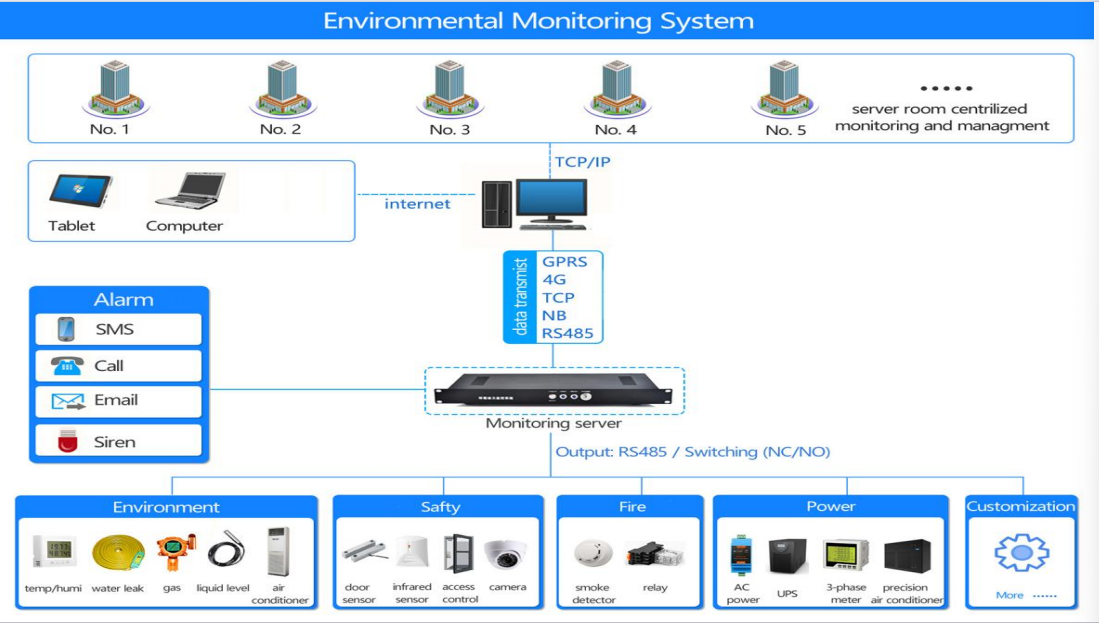

Чтобы повысить безопасность и надежность слаботочной системы, при проектировании проводки следует также учитывать такие меры, как молниезащита, противопожарная защита и защита от помех. Например, для снижения воздействия электромагнитных помех можно использовать экранированный кабель, установить молниеотводы для предотвращения повреждения оборудования молнией, а противопожарное оборудование можно настроить на предотвращение возникновения пожаров. Концепция проектирования слаботочной проводки в помещении должна всесторонне учитывать различные факторы, такие как пространственная планировка, конфигурация оборудования, функциональные требования и меры безопасности. Только при полном обдумывании и научном планировании слабая текущая система может работать эффективно и стабильно, обеспечивая надежную гарантию информационного построения предприятия. Цинковая труба, металлические дюбели, металлический гибкий шланг. Другие материалы, пластиковая расширительная трубка, крепежные винты, плоские шайбы, пружинные шайбы, клеммные колодки, дрели, припой, флюс, изоляционная лента, пластиковая лента, различные соединители и т. д. Инструменты и оборудование, электродрели, ударные дрели, лестницы, уровни, линейки, отвесы, кусачки, инструменты для зачистки проводов, отвертки, электрические паяльники, плоские отвертки, крестовые отвертки, острогубцы, плоскогубцы, 250 В мегаомметр, мегаомметр на 500В.

Условия строительства, внутренняя отделка здания управления должна быть завершена, двери, окна и дверные замки должны быть полностью смонтированы и укомплектованы. Должны быть завершены прокладка проводки и кабельных траншей, коробов, коробов и коробок в помещении управления, слаботочных шахтах, других общественных местах внутри здания и на периферии. Положения всех зарезервированных отверстий, закладных деталей, диаметр трубы, положение укладки трубопровода и т. д. должны соответствовать требованиям проектирования и строительства.

Методы работы, предварительное захоронение труб, см. содержание стандарта предварительного захоронения труб. При установке коробок контроллеров плита корпуса коробки и каркас должны плотно прилегать к поверхности здания. Категорически запрещается сваривать корпус короба и предварительно заглубленное отверстие трубы электросваркой или газовой сваркой. Общее положение установки блока контроллера зависит от конструкции, и при отсутствии особых требований рекомендуется устанавливать его в менее заметном или более безопасном месте, чтобы предотвратить злонамеренное повреждение. Источник питания переменного тока блока контроллера должен прокладываться отдельно и не должен быть проложен в одной трубе с сигнальными линиями и линиями питания постоянного тока низкого напряжения. При установке настенного блока контроллера найдите возвышение и просверлите отверстие, вставьте дюбель для фиксации. Задняя пластина короба должна находиться на одном уровне с поверхностью стены, а ее высота соответствовать требованиям проекта.

Прокладка кабеля, проложенные кабели должны располагаться аккуратно, не перекручиваться, а количество перекрещиваний должно быть сведено к минимуму. В случае прокладки в трубу нескольких кабелей кабели не должны перекручиваться между собой, а в трубе не должно быть стыков. Соединения должны быть соединены в распределительной коробке (коробке) и от коробки контроллера до потолка, проводка должна быть защищена путем добавления муфты, заглубленной в стену, или использования железной трубы для улучшения противоугонных характеристик системы безопасности. Оба конца проложенных кабелей должны быть промаркированы, а экранирующий слой экранированного кабеля должен быть надежно заземлен с одного конца.

Установка терминального оборудования: При установке терминального оборудования необходимо сотрудничать с соответствующими специалистами, чтобы сделать отверстия в дверной коробке и дверной панели. Положения установки терминального оборудования, такого как устройства считывания карт, кнопки выхода, электрические и электромагнитные замки, должны соответствовать конструкции и техническим характеристикам изделия. Если нет особых требований, высота установки картридеров и кнопок выхода должна составлять 1,4 м, а расстояние от дверной коробки – 0,1 м. Высота установки электрозамков должна составлять 1,1м.

Установка терминального оборудования: Кардридеры следует устанавливать близко к стене, без зазоров вокруг нее, и они должны быть прочно закреплены. Все аксессуары должны быть в комплекте. Обычно устройство считывания карт крепится непосредственно к скрытому нижнему корпусу с помощью специальных крепежных винтов. Обратите внимание на прочную и надежную фиксацию, чтобы панель держалась в вертикальном положении. В соответствии с требованиями к проводке, указанными в руководстве по проектированию и изделию, подключите оголенные провода в коробке к клеммам устройства считывания карт. Перед установкой электромагнитных замков и электрозамков проверьте, соответствуют ли характеристики и модели замков их монтажному положению, высоте, типам дверей и направлениям открывания. Установка электромагнитных замков: Сначала установите крепежную пластину и опорную пластину электромагнитного замка на дверную коробку и дверную панель соответственно. Затем вставьте электромагнитный замок в паз крепежной пластины и зафиксируйте винтами. Подключите провода согласно схеме. Для металлических дверных коробок электрозамки следует устанавливать на внутренней стороне дверной коробки, а провода можно проложить вдоль дверной коробки с помощью мягкой пластиковой трубки и ввести в распределительную коробку в верхней части дверной коробки. Для деревянных дверных коробок распределительную коробку и стальную трубу установите снаружи дверной коробки электрозамка.

Подключение оборудования и его отладка: Перед подключением повторно проверьте изоляцию между проводами и заземлением. Для оборудования в машинном зале подключите каждое устройство с помощью выделенных проводов. Хорошо прижмите концы проводов каждой ответвительной линии, при этом оборудование и экранирующие провода должны быть надежно подсоединены к проводу защитного заземления. Сопротивление заземления должно быть совместно заземлено, его значение не должно превышать 1 Ом. При подключении строго следуйте схеме подключения, а затем еще раз проверьте ее правильность. Подключите хост управления системой, источник питания ИБП, принтер и другое оборудование в соответствии с чертежами и руководствами по эксплуатации. Установите программное обеспечение управления системой контроля доступа на хост управления системой и выполните настройки инициализации. Проверьте различные функции системного программного обеспечения в соответствии с этапами работы, указанными в руководстве по системному программному обеспечению.

Защита готового изделия: При установке терминального оборудования обратите внимание на чистоту потолка и стен. При работе других профессий будьте осторожны, чтобы не повредить оборудование системы. В машинном помещении принять меры по предотвращению попадания пыли, влаги, загрязнений и воды, предотвращения повреждения оборудования и потери комплектующих. Во избежание повреждения оборудования и потери комплектующих своевременно закройте двери, заприте их и назначьте ответственного за это.

Проблемы качества, на которые следует обратить внимание: Соединение между оборудованием и основными линиями или между основными линиями и терминалами ненадежное; своевременно проверьте и затяните незакрепленные детали. При использовании экранированных кабелей внешняя медная сетка не должна касаться жилы; Согласно требованиям, внешняя медная сетка должна быть отделена от жилы, причем особое внимание следует уделить прессованию. При сварке не допускайте загрязнения несвариваемых частей. После сварки сразу же вытрите сварочное масло ватой (тканевой полоской). Из-за незаземленного экранированного провода или оборудования могут возникать помехи. При необходимости плотно прижмите экранированный провод и провод заземления оборудования.
